Garis Putus-Putus vs Garis Tegas: Apa Maknanya?
Caption: Memahami perbedaan garis pada diagram teknik sangat penting untuk menghindari kesalahan instalasi di lapangan.
Pendahuluan: Membaca "Kabel" dan "Pipa" di Atas Kertas
Halo sobat pengolah air, berjumpa lagi dengan Mister Anggi. Kemarin ada seorang asisten baru di proyek yang bertanya dengan wajah bingung, "Mister, ini kok ada garis yang tegas, tapi di sebelahnya ada garis putus-putus? Apa printernya lagi habis tinta ya?" Saya tertawa kecil mendengarnya. Sobat, dalam dunia engineering, setiap Jenis Garis P&ID memiliki "suara" yang berbeda. Jika Anda salah mengartikannya, Anda bisa saja menyambungkan pipa air ke kabel listrik, wah bisa gawat itu! Memahami Jenis Garis P&ID adalah kemampuan dasar yang membedakan antara operator amatir dengan engineer profesional. Garis-garis ini adalah urat nadi yang menghubungkan otak sistem (kontroler) dengan otot sistem (pompa dan valve).
lihat juga : Peta Harta Karun Engineer: Bedanya PFD dan P&ID
Tanpa penguasaan terhadap Jenis Garis P&ID, sebuah gambar teknik hanyalah labirin yang menyesatkan. Kita tidak akan tahu mana aliran air yang nyata secara fisik dan mana yang hanya berupa sinyal data digital.
Banyak kegagalan saat proses commissioning terjadi hanya karena tim lapangan tidak paham Jenis Garis P&ID yang menunjukkan metode pengiriman data antar instrumen.
Melalui artikel ini, Mister Anggi ingin mengajak Anda membedah "bahasa garis" ini. Kita akan belajar membedakan mana pipa, mana kabel, dan mana koneksi gaib di dalam software.
Mari kita pertajam mata kita untuk mengenali setiap Jenis Garis P&ID agar Anda tidak lagi salah sambung saat membangun atau memperbaiki unit pengolahan air.
Analisis Masalah: Ketika Garis Salah Terbaca
Secara teknis, kesalahan dalam mengidentifikasi Jenis Garis P&ID bisa merusak komponen instrumen yang mahal harganya. Misalnya, Anda mengira sebuah piping line symbol adalah kabel sinyal, padahal itu adalah jalur pipa bertekanan tinggi. Atau sebaliknya, mengira sinyal pneumatik sebagai jalur air. Bayangkan jika Anda mengabaikan simbol garis sinyal 4-20ma yang biasanya digambarkan dengan garis putus-putus. Sinyal ini sangat sensitif terhadap gangguan elektromagnetik (EMI). Jika kabel sinyal ini dipasang berdampingan dengan kabel power tanpa pelindung, data yang diterima PLC akan kacau. Secara matematis, gangguan sinyal ini bisa menyebabkan kesalahan pembacaan sensor: $$V_{error} = V_{actual} + V_{noise}$$ Ketidaktahuan mengenai Jenis Garis P&ID yang spesifik seperti capillary tube symbol juga sering membuat teknisi salah dalam memasang posisi sensor suhu atau tekanan. Seringkali pula, terjadi kebingungan dalam membedakan koneksi software vs hardware. Garis yang menunjukkan hubungan antar fungsi di dalam PLC berbeda dengan kabel fisik yang ditarik di lapangan. Kesalahan membaca Jenis Garis P&ID ini bisa menyebabkan sistem kontrol tidak berjalan (interlock failure) dan membahayakan keselamatan operasional pabrik. Tanpa standarisasi Jenis Garis P&ID, sebuah dokumen engineering WTP akan kehilangan validitasnya dan hanya akan menjadi sumber perdebatan yang tidak perlu di meja proyek.Solusi & Pembahasan: Mengenali Hirarki Garis Teknik

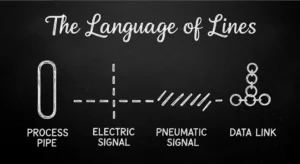

Mari kita bedah satu per satu. Dalam standar ISA, Jenis Garis P&ID dibagi berdasarkan fungsi medianya agar tidak saling tertukar satu sama lain. Pertama, Garis Tegas (Solid Line). Ini adalah piping line symbol utama yang menunjukkan pipa fisik di mana air atau bahan kimia benar-benar mengalir di dalamnya.
lihat juga : Memecahkan Kode Rahasia: Arti Kode Tag Instrumen (LIT, PIT, FIT)
Kedua, Garis Putus-putus (Dashed Line). Biasanya ini adalah simbol garis sinyal 4-20ma yang membawa data elektrik dari transmitter menuju ruang kontrol.
Ketiga, Garis dengan Tanda Silang (Capped Line). Ini adalah simbol untuk sinyal pneumatik atau udara tekan yang digunakan untuk menggerakkan actuator valve secara mekanis.
Keempat, pahami capillary tube symbol yang digambarkan dengan garis dengan tanda huruf 'L' kecil. Ini biasanya digunakan untuk koneksi mekanis langsung tanpa kabel listrik.
Kelima, dalam Jenis Garis P&ID modern, kita mengenal garis dengan lingkaran kecil (Bubble Line) yang menunjukkan koneksi software vs hardware di dalam sistem SCADA atau DCS.
Jenis Garis P&ID untuk software menunjukkan logika pemrosesan data, sedangkan garis hardware menunjukkan tarikan kabel fisik yang ada di baki kabel (cable tray).
Keenam, perhatikan garis yang memiliki simbol gelombang. Itu adalah sinyal elektromagnetik atau radio (Wireless) yang kini mulai banyak digunakan di industri cerdas (Industry 4.0).
Ketujuh, selalu pastikan ketebalan garis. Dalam Jenis Garis P&ID, garis pipa utama biasanya digambar lebih tebal dibandingkan garis pipa utilitas atau garis sinyal instrumen.
Kedelapan, jangan lupakan garis yang menunjukkan batas area (Battery Limit). Ini penting untuk tahu di mana tanggung jawab kita berakhir dan tanggung jawab pihak lain dimulai.
Memahami Jenis Garis P&ID akan memudahkan Anda melakukan loop check. Anda tahu kabel mana yang harus dites dengan multimeter dan pipa mana yang harus dites tekan (hydrotest).
Setiap kali Anda melihat Jenis Garis P&ID yang baru, jangan sungkan untuk melihat legenda (Legend) karena terkadang setiap perusahaan memiliki sedikit variasi internal.
Dengan menguasai Jenis Garis P&ID, Anda sudah menguasai separuh dari rahasia pengoperasian Water Treatment Plant yang aman dan efisien.
Caption: Dokumentasi P&ID yang rapi memudahkan tim teknis dalam melakukan pemeliharaan rutin maupun troubleshooting.
Refleksi Spiritual: Garis yang Menghubungkan Makna
Sobat sekalian, garis-garis dalam P&ID mengingatkan kita pada hubungan (silaturahmi). Ada garis yang tampak nyata (fisik), dan ada garis "putus-putus" berupa niat dan doa yang tidak terlihat. Sama seperti Jenis Garis P&ID yang harus tersambung dengan benar agar sistem berfungsi, hubungan kita dengan sesama manusia dan dengan Sang Pencipta pun harus dijaga koneksinya. Allah SWT telah membentangkan "garis-garis" takdir yang sangat teliti. Jika kita mengikuti instruksi-Nya dengan benar, maka aliran kehidupan kita akan jernih dan bermanfaat bagi alam semesta. Mari jadikan ketelitian kita dalam membaca Jenis Garis P&ID sebagai pengingat untuk selalu teliti dalam menjaga niat di setiap pekerjaan yang kita lakukan agar selalu berada pada garis kebenaran.
