Memecahkan Kode Rahasia: Arti Kode Tag Instrumen (LIT, PIT, FIT)
Caption: Memahami label pada instrumen adalah kunci untuk mengoperasikan sistem WTP dengan aman dan akurat.
Pendahuluan: Bertemu dengan "Bahasa Planet" di Lapangan
Halo sobat pengolah air, berjumpa lagi dengan Mister Anggi. Pernahkah Anda merasa seperti sedang membaca sandi kotak saat melihat label kecil yang menempel di pipa atau tangki? Ada tulisan "LIT-101", "PIT-202", atau "FIT-303". Bagi orang awam, ini mungkin terlihat seperti nomor seri biasa. Namun bagi kita, ini adalah identitas vital yang mengikuti Standar ISA s5.1.
lihat juga : Kerja Kotor, Rezeki Bersih: Tantangan Fisik di Lapangan
Saya ingat pengalaman seorang operator muda yang panik karena melihat alarm di layar SCADA. Dia teriak, "Mister, si LIT-nya error!" Padahal dia sendiri belum paham arti kode lit level transmitter itu sendiri.
Tanpa memahami penomoran instrumen p&id, kita akan buta dalam melakukan troubleshooting. Kita tidak akan tahu instrumen mana yang sedang "berbicara" kepada kita melalui sistem kendali.
Dunia otomasi air memang penuh dengan singkatan. Namun, kode-kode ini diciptakan agar engineer dari Indonesia hingga Jerman bisa paham fungsi alat yang sama tanpa perlu kamus bahasa.
Melalui artikel ini, saya ingin memandu Anda memecahkan kode-kode tersebut menggunakan Standar ISA s5.1 sebagai kompas utamanya.
Mari kita pelajari rahasia di balik huruf-huruf tersebut agar Anda tidak lagi bingung saat melihat pressure indicator transmitter atau instrumen lainnya di lapangan.
Analisis Masalah: Mengapa Penamaan Harus Seragam?
Secara teknis, dalam sebuah pabrik besar terdapat ribuan instrumen. Jika penamaannya asal-asalan, maka proses integrasi sistem akan menjadi kacau balau. Inilah alasan mengapa dunia internasional sepakat menggunakan Standar ISA s5.1 untuk memberikan "nama baptis" pada setiap alat ukur dan kendali. Masalah yang sering muncul adalah salah tafsir. Misalnya, seseorang mengira PIT adalah sekadar pengukur tekanan manual, padahal ia adalah pressure indicator transmitter yang mengirim sinyal elektronik. Secara fungsional, sebuah transmitter mengubah variabel fisik (seperti tekanan atau level) menjadi sinyal elektrik standar, biasanya 4-20 mA. Kita bisa menghitung konversi sinyalnya dengan rumus linear sederhana: $$I_{out} = \left( \frac{PV - PV_{min}}{PV_{max} - PV_{min}} \times 16 \right) + 4$$ Di mana $I_{out}$ adalah arus output (mA) dan $PV$ adalah Process Value. Tanpa Standar ISA s5.1, teknisi tidak akan tahu variabel mana yang sedang dihitung. Kesalahan dalam memahami penomoran instrumen p&id juga berakibat fatal pada aspek keselamatan (safety interlock). Salah mencabut kabel karena salah baca tag bisa menyebabkan tangki luber atau pompa terbakar. Oleh karena itu, arti kode lit level transmitter bukan sekadar hafalan, tapi merupakan protokol keselamatan kerja yang harus mendarah daging bagi setiap engineer lingkungan. Banyak kegagalan operasional WTP dimulai dari hal sepele: ketidakmampuan membaca Standar ISA s5.1 yang tertera pada dokumen desain maupun fisik alat.Solusi & Pembahasan: Membedah Huruf demi Huruf

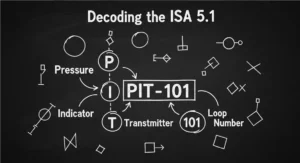

Mari kita bedah anatomi tag instrumen. Berdasarkan Standar ISA s5.1, huruf pertama menunjukkan variabel yang diukur, dan huruf berikutnya menunjukkan fungsinya. Pertama, mari kita bahas arti kode lit level transmitter. Huruf 'L' berarti Level, 'I' berarti Indicator (tampilan lokal), dan 'T' berarti Transmitter (pengirim sinyal ke kontroler).
lihat juga : Dari Indonesia ke Dunia: Peluang Karir di Perusahaan Multinasional
Kedua adalah PIT. Seringkali orang salah menyebutnya, padahal nama resminya adalah pressure indicator transmitter. 'P' untuk Pressure, 'I' untuk Indicator, dan 'T' untuk Transmitter.
Ketiga adalah FIT. Huruf 'F' melambangkan Flow. Jadi, FIT adalah instrumen yang mengukur laju alir air dan mengirimkan datanya ke ruang kendali (PLC/DCS).
Dalam penomoran instrumen p&id, setelah kode huruf biasanya diikuti angka, misalnya PIT-101. Angka '100' biasanya menunjukkan nomor area atau unit, dan '01' adalah urutan instrumennya.
Keempat, pahami bahwa Standar ISA s5.1 juga mengatur bentuk simbol di gambar. Lingkaran polos berarti alat terpasang di lapangan, sedangkan lingkaran di dalam kotak berarti fungsi komputer/software.
Memahami arti kode lit level transmitter akan membantu Anda memahami kapan sebuah tangki sudah penuh hanya dengan melihat angka persentase di layar monitor Anda.
Sangat penting bagi staf baru untuk menghafal abjad dasar Standar ISA s5.1: A (Analytical), F (Flow), L (Level), P (Pressure), dan T (Temperature).
Dengan penomoran instrumen p&id yang rapi, tim maintenance bisa melakukan kalibrasi rutin pada pressure indicator transmitter tanpa perlu melacak kabel dari ujung ke ujung.
Ingatlah bahwa Standar ISA s5.1 adalah bahasa pemersatu. Jika Anda menguasainya, Anda bisa membaca dokumen teknik dari proyek mana pun di seluruh dunia.
Jangan lupa untuk selalu mencocokkan label fisik dengan penomoran instrumen p&id terbaru (As-Built) agar tidak terjadi miskomunikasi saat terjadi kondisi darurat.
Jadi, setiap kali Anda melihat pressure indicator transmitter, Anda sudah tahu persis fungsinya: Dia sedang "melaporkan" tekanan sistem kepada Anda melalui sinyal gaib kabel instrumentasi.
Caption: Panel kontrol yang tertata dengan tag number yang jelas memudahkan monitoring performa unit WTP.
Refleksi Spiritual: Nama Adalah Doa dan Identitas
Sobat sekalian, pemberian tag pada instrumen menurut Standar ISA s5.1 mengingatkan kita bahwa segala sesuatu di alam semesta ini memiliki nama dan identitas yang spesifik. Allah SWT mengajarkan Nabi Adam AS nama-nama segala benda. Dengan mengetahui nama, kita mendapatkan otoritas dan kemampuan untuk mengelola benda tersebut dengan benar. Jika PIT atau pressure indicator transmitter saja harus dinamai dengan teliti agar tidak tertukar, bayangkan betapa telitinya Allah mencatat setiap nama dan amal perbuatan kita. Mari kita jaga amanah dalam bekerja. Menjaga ketelitian penomoran instrumen p&id adalah bagian dari menjaga keteraturan bumi agar tetap harmonis dan bermanfaat bagi sesama.
