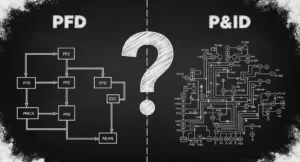

Peta Harta Karun Engineer: Bedanya PFD dan P&ID
Caption: Memahami dokumen desain adalah langkah awal untuk menguasai sistem pengolahan air secara menyeluruh.
Pendahuluan: Tersesat di Labirin Garis dan Simbol
Halo sobat pengolah air, berjumpa kembali dengan Mister Anggi. Pernahkah Anda merasa pusing saat pertama kali melihat tumpukan kertas lebar berisi garis, kotak, dan simbol-simbol aneh di kantor? Saya teringat saat masih menjadi engineer junior, saya pernah ditegur senior karena salah membaca jalur pipa. "Anggi, kamu lihatnya di mana? Itu kan PFD, kalau mau cari nomor valve ya lihat di P&ID!" Saat itu saya hanya garuk-garuk kepala yang tidak gatal. Apa pula itu Perbedaan PFD dan P&ID? Bukankah semuanya sama-sama gambar teknis pengolahan air?
lihat juga : Engineer Rasa Marketer: Membangun Bisnis Konsultan Sendiri
Ternyata, memahami Perbedaan PFD dan P&ID bagaikan memiliki peta harta karun. Jika Anda salah membawa peta, Anda tidak akan pernah menemukan "harta" berupa sistem yang berjalan lancar.
Banyak rekan operator maupun mahasiswa yang masih bingung membedakan kedua dokumen ini. Padahal, Perbedaan PFD dan P&ID adalah dasar utama dalam komunikasi teknik di lapangan.
Melalui artikel ini, Mister Anggi ingin mengajak Anda membedah isi dari kedua "peta" tersebut agar Anda tidak lagi tersesat saat melakukan audit atau pemeliharaan unit.
Mari kita pelajari pelan-pelan, karena memahami Perbedaan PFD dan P&ID akan menaikkan level profesionalitas Anda di mata rekan kerja maupun atasan.
Analisis Masalah: Mengapa Satu Gambar Saja Tidak Cukup?
Secara teknis, dalam tahapan desain pabrik, kita tidak bisa langsung menggambar baut dan sensor tanpa tahu aliran utamanya. Di sinilah letak Perbedaan PFD dan P&ID yang paling mendasar. Fungsi process flow diagram (PFD) adalah memberikan gambaran besar. Ia hanya menampilkan komponen utama seperti tangki, pompa besar, dan aliran massa kimia. Dalam PFD, kita fokus pada neraca massa dan energi. Misalnya, kita menghitung berapa debit air masuk (Q in) dan berapa yang menjadi lumpur (Qsludge):Qin=Qout+Qsludge Namun, Perbedaan PFD dan P&ID menjadi nyata saat kita butuh detail. PFD tidak akan memberi tahu Anda di mana letak pressure gauge atau apa tipe check valve yang digunakan. Tanpa detail gambar teknik yang ada di P&ID, tim mekanik tidak akan bisa memasang pipa, dan tim instrumen tidak tahu di mana harus menanam sensor pH atau level. Sering terjadi kesalahan fatal di mana engineer menggunakan PFD untuk melakukan troubleshooting operasional. Ini adalah kesalahan besar karena Perbedaan PFD dan P&ID terletak pada kedalaman informasinya. Dokumen engineering wtp yang tidak lengkap atau tertukar antara PFD dan P&ID bisa menyebabkan pembengkakan biaya saat konstruksi akibat salah beli material (MTO). Oleh karena itu, memahami Perbedaan PFD dan P&ID bukan sekadar hobi, melainkan kebutuhan darurat untuk mencegah kegagalan sistem pengolahan air kita.Solusi & Pembahasan: Membedah Peta secara Detail
Mari kita rinci Perbedaan PFD dan P&ID agar lebih mudah diingat. PFD adalah "Peta Kota" secara umum, sedangkan P&ID adalah "Blue Print Arsitektur" hingga ke letak saklar lampunya. Pertama, dari sisi konten. Perbedaan PFD dan P&ID terlihat dari keberadaan instrumen. P&ID mencantumkan setiap control loop, nomor tag valve, dan logika interlock.
lihat juga : Kerja Kotor, Rezeki Bersih: Tantangan Fisik di Lapangan
Kedua, fungsi process flow diagram lebih ke arah proses kimiawi dan termodinamika. Di sana tercantum suhu, tekanan operasi, dan laju alir (flow rate) di setiap aliran utama.
Ketiga, dalam tahapan desain pabrik, PFD dibuat lebih dulu (Front End Engineering Design), baru kemudian dikembangkan menjadi P&ID yang jauh lebih kompleks dan ramai garis.
Keempat, Perbedaan PFD dan P&ID juga ada pada ukuran pipa. PFD biasanya tidak mencantumkan ukuran pipa, sementara P&ID wajib mencantumkan diameter, kelas material, dan insulasi.
Kelima, bagi operator, P&ID adalah kitab suci saat melakukan isolasi sistem (LOTO). Anda tidak akan menemukan detail blind flange di PFD, itulah Perbedaan PFD dan P&ID yang vital bagi keselamatan.
Keenam, detail gambar teknik di P&ID mencakup arah aliran yang sangat spesifik hingga ke jalur bypass dan drain yang tidak ditampilkan di PFD sederhana.
Ketujuh, Perbedaan PFD dan P&ID juga menyangkut revisi. P&ID seringkali mengalami revisi berkali-kali mengikuti perubahan komponen fisik di lapangan (As-Built Drawing).
Kedelapan, dalam setiap dokumen engineering wtp, P&ID akan menggunakan simbol standar internasional (ISA) yang harus dipahami oleh seluruh tim lintas disiplin.
Dengan menguasai Perbedaan PFD dan P&ID, Anda bisa berdiskusi dengan orang elektrikal, mekanikal, dan orang proses menggunakan bahasa yang sama dan akurat.
Pahami bahwa Perbedaan PFD dan P&ID diciptakan bukan untuk membingungkan, tapi untuk membagi fokus perhatian kita antara logika proses dan detail instalasi fisik.
Jadi, saat rapat koordinasi nanti, pastikan Anda tidak salah menyebutkan Perbedaan PFD dan P&ID agar wibawa teknik Anda tetap terjaga di depan klien maupun vendor.
Caption: Kejelasan diagram proses menentukan keberhasilan implementasi teknologi air di lapangan.
Refleksi Spiritual: Keteraturan di Balik Garis
Sobat, melihat kerumitan P&ID mengingatkan saya pada keteraturan alam semesta yang Allah SWT ciptakan. Tidak ada satu planet pun yang melenceng dari "jalur pipa" orbitnya. Jika gambar teknik saja butuh ketelitian luar biasa agar tidak terjadi tabrakan proses, bayangkan betapa Maha Telitinya Sang Pencipta dalam mengatur miliaran galaksi tanpa ada kesalahan sedikit pun. Memahami Perbedaan PFD dan P&ID mengajarkan kita tentang pentingnya detail dan ketertiban. Allah menyukai hambanya yang jika melakukan pekerjaan, dilakukan dengan rapi dan terencana (itqan). Semoga dengan belajar disiplin ilmu engineering ini, kita juga semakin disiplin dalam mengatur "diagram alir" kehidupan kita agar selalu menuju pada ridha-Nya.Kesimpulan & Saran
Kesimpulannya, Perbedaan PFD dan P&ID terletak pada skala detail, fungsi operasional, dan kelengkapan komponen instrumen serta mekanikal di dalamnya. Jangan lupakan fungsi process flow diagram sebagai acuan neraca massa, namun tetaplah bersandar pada P&ID untuk urusan pemasangan dan pemeliharaan alat secara fisik. Saran saya, selalu simpan salinan terbaru dari dokumen engineering wtp Anda di tempat yang mudah dijangkau untuk memudahkan pengecekan saat terjadi kondisi darurat di lapangan. Pastikan setiap detail gambar teknik sudah diverifikasi oleh ahli di setiap tahapan desain pabrik untuk menghindari kesalahan fatal yang berujung pada kerugian material. Terakhir, teruslah berlatih membaca simbol-simbol teknik, karena kemahiran Anda membedah Perbedaan PFD dan P&ID akan menjadi kunci sukses karier engineer Anda.
