Cara Membaca Kurva Pompa (Pump Curve): Hubungan Head dan Flow Rate

Pendahuluan: Jebakan "Horsepower"

Assalamu’alaikum warahmatullahi wabarakatuh. Salam Engineering! Halo Rekan Procurement dan User. Sering saya dengar percakapan ini: "Pak Anggi, saya mau beli pompa 10 HP." Saya tanya balik: "10 HP itu untuk apa? Banjir atau Dorong ke lantai 20?" Banyak orang salah kaprah. Membeli pompa hanya melihat Power (kW/HP). Padahal, pompa 10 HP itu bisa ribuan jenis speknya. Salah beli? Air tidak keluar. Atau pipa pecah.

Apa itu Flow Rate (Debit)?

Singkatnya: Kuantitas Air. Seberapa banyak air yang Anda butuhkan dalam satu jam? Satuannya biasanya m³/jam, Liter/menit (LPM), atau GPM. Ibarat jalan tol, ini adalah jumlah mobil yang lewat. Makin besar Flow Rate, makin besar diameter pipanya.

Apa itu Head (Tekanan)?

Singkatnya: Energi Dorong. Seberapa jauh atau tinggi air itu bisa didorong? Ingat, Head bukan cuma tinggi gedung (Vertikal). Tapi juga rugi-rugi gesekan dalam pipa (*Friction Loss*). Satuannya Meter (m) atau Bar. 1 Bar = kira-kira 10 meter Head.

Lihat juga : Garis Putus-Putus vs Garis Tegas: Apa Maknanya?

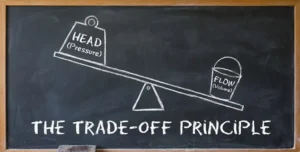

Hukum Alam: Trade-Off

Disinilah letak seni membaca Pump Curve. Hubungan Head dan Flow itu berbanding terbalik. Bayangkan jungkat-jungkit.

Flow Tinggi = Head Rendah.

Head Tinggi = Flow Rendah.

Anda tidak bisa minta pompa yang Flow-nya deras (banjir) TAPI dorongnya juga tinggi sekali. Kecuali Anda mau pompa raksasa dengan motor ribuan kilowatt. Jadi, Anda harus memilih prioritas.

Studi Kasus: Pompa Transfer vs Pompa Booster

Kasus A: Memindahkan air dari kolam ke kolam sebelah. Beda tinggi cuma 1 meter. Tapi butuh cepat kering. Pilih: High Flow, Low Head. (Jenis: Axial/Propeller Pump).

Kasus B: Memompa air ke membran SWRO (60 Bar). Pipa kecil, tapi tekanan harus tembus membran padat. Pilih: High Head, Low Flow. (Jenis: Multistage Pump).

Jangan tertukar! Pompa kolam dipakai buat SWRO? Meledak (atau diam saja tidak kuat dorong).

Lihat juga : Software Senjata Desainer: AutoCAD vs Visio vs SmartPlant

Best Efficiency Point (BEP)

Setiap pompa punya "titik manis" atau BEP. Biasanya di tengah-tengah kurva. Jangan beli pompa yang dipaksa kerja di ujung kurva (terlalu kiri atau terlalu kanan). Akibatnya:

1. As pompa patah.

2. Boros listrik.

3. Kavitasi (bunyi kerikil dalam pompa).

Refleksi Spiritual: Menyeimbangkan Hidup

Kurva pompa mengajarkan kita tentang keseimbangan. Kita tidak bisa mengejar segalanya sekaligus dalam level maksimal. Mau karir melesat cepat (Flow), mungkin waktu keluarga (Head/Energi) akan turun. Mau ibadah kencang, mungkin urusan duniawi perlu disesuaikan. Hidup adalah tentang mencari BEP (Titik Efisiensi Terbaik) versi kita sendiri. Dimana kita paling bermanfaat, tanpa merusak diri sendiri.

Kesimpulan & Saran

Rekan Procurement. Jangan cuma kirim PO berdasarkan Merk dan HP. Minta "Duty Point"-nya. Berapa Flow-nya? Berapa Head-nya? Lalu cocokkan dengan kurva pabrikan.
