Cara Desain Pipa Hisap (Suction) yang Benar untuk Menghindari NPSH

Pendahuluan: Pompa Bukan Penyedot Debu

Assalamu’alaikum warahmatullahi wabarakatuh. Salam Aliran Laminar! Halo Rekan Engineer dan Procurement. Banyak yang salah kaprah. Mengira pompa itu bisa "menyedot" air sekuat tenaga. Salah besar. Pompa hanya memindahkan air yang sudah ada di depannya. Jika pipa hisap (*suction*) Anda desainnya buruk. Pompa akan mengalami "Sesak Napas". Istilah teknisnya: Kavitasi. Suaranya seperti ada kerikil di dalam pompa. Akibatnya? *Impeller* hancur berlubang-lubang.

Hukum NPSH: Jangan Bikin Lapar

Dalam dunia pompa, ada istilah keramat: NPSH (Net Positive Suction Head). Simpelnya begini:

NPSHa (Available): Tekanan air yang tersedia di pipa hisap.

NPSHr (Required): Tekanan minimal yang diminta pabrik pompa agar tidak kavitasi.

Aturannya mutlak:

NPSHa HARUS LEBIH BESAR DARI NPSHr.

Jika terbalik? Air mendidih di suhu ruangan, jadi uap, lalu meledak menghantam impeller.

Lihat juga : Panduan Memilih Material Pompa Tahan Korosi untuk Air Asam & Basa

Kesalahan #1: Pipa Kekecilan

Rekan Procurement, jangan pelit di ukuran pipa hisap. Jika lubang hisap pompa ukurannya 2 inch. Maka pipa hisap MINIMAL harus 3 inch. Jangan disamakan! Pipa kecil = Kecepatan air tinggi = Tekanan turun drastis. Tekanan turun = Kavitasi.

Kesalahan #2: Elbow di Leher Pompa

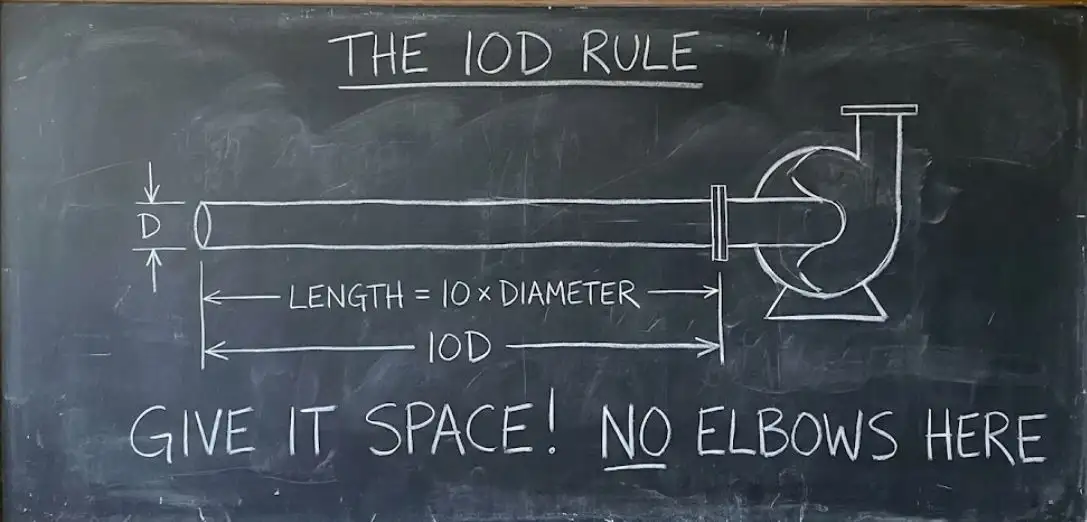

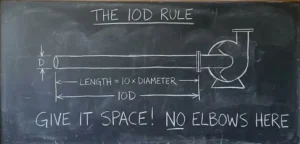

Ini dosa besar instalatur pipa. Memasang belokan (*Elbow*) tepat di depan mulut hisap pompa. Air masuk dengan berputar-putar (turbulensi). *Impeller* jadi stres, *bearing* cepat kena. Aturan Emas: Berikan pipa lurus sepanjang 10x Diameter Pipa sebelum masuk ke pompa. Biarkan aliran air tenang dulu sebelum dipompa.

Kesalahan #3: Jebakan Udara (Air Pocket)

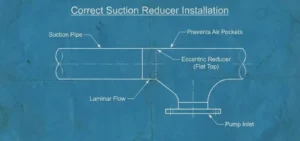

Saat menyambung pipa besar ke mulut pompa, Anda butuh Reducer. Jangan pakai Concentric Reducer (yang mengerucut di tengah). Udara akan terjebak di bagian atas. Angin palsu ini akan membuat pompa "batuk-batuk". Gunakanlah Eccentric Reducer tipe Top Flat (Rata Atas). Agar udara bisa lewat dan tidak terperangkap.

Lihat juga : Penyebab Mechanical Seal Pompa Bocor Terus dan Cara Menggantinya

Foot Valve: Si Kecil yang Sering Lupa

Jika posisi pompa ada di atas air (*Suction Lift*). Wajib pakai Foot Valve (Klep) di ujung pipa bawah. Pastikan saringannya bersih. Saringan mampet sedikit saja, NPSHa drop, pompa langsung berisik.

Refleksi Spiritual: Menjaga Asupan

Pipa hisap adalah tentang "Input" atau asupan. Jika asupan airnya lancar, tenang, dan bersih, maka kerja pompa akan optimal. Begitu juga manusia. Jika asupan kita (makanan dan ilmu) itu Halal dan Thoyyib. Maka "Output" kita (perilaku dan kinerja) akan bermanfaat. Jangan biarkan ada "turbulensi" (keragu-raguan/syubhat) dalam asupan kita. Agar hati tidak mengalami "kavitasi" (rusak/bolong).

Kesimpulan & Saran

Rekan Engineer. Desain pipa hisap jauh lebih kritis daripada pipa buang (*discharge*). Salah di pipa buang, paling debit berkurang. Salah di pipa hisap, pompa hancur. Gunakan pipa besar, hindari banyak belokan, dan pakai *Eccentric Reducer*.
