Dari Kertas ke Lapangan: Tips Melakukan P&ID Walkdown
Pendahuluan: Menemukan Kebenaran di Antara Labirin Pipa
Halo sobat pengolah air, berjumpa lagi dengan Mister Anggi. Pernahkah Anda merasa sangat yakin dengan sebuah gambar desain, namun saat sampai di lokasi, Anda malah bingung karena pipanya belok ke arah yang berbeda? Saya teringat kejadian beberapa tahun lalu saat tahap commisioning pabrik. Tim operator panik karena tidak bisa menemukan valve utama. Ternyata, valve tersebut tersembunyi di balik tangki, sangat jauh dari posisi yang tertera di kertas. Itulah momen di mana saya belajar bahwa sebuah proyek tidak akan pernah tuntas tanpa proses P&ID Walkdown. Proses ini adalah jembatan antara imajinasi desainer dan realita yang dibangun oleh kontraktor.
lihat juga : Peran P&ID dalam Analisa Bahaya (HAZOP)
Melakukan P&ID Walkdown bukan sekadar jalan-jalan sore di area pabrik dengan memakai helm proyek, tapi sebuah misi investigasi untuk mencari "dosa-dosa" perbedaan antara gambar dan kenyataan.
Tanpa P&ID Walkdown, seorang engineer bisa saja memberikan instruksi yang salah dan berakibat fatal bagi keselamatan seluruh personil di lapangan.
Melalui artikel ini, Mister Anggi ingin berbagi tips praktis bagaimana melakukan P&ID Walkdown yang efektif agar Anda tidak sekadar berkeringat, tapi benar-benar mendapatkan data yang akurat.
Mari kita siapkan papan klip dan spidol merah kita, karena perjalanan verifikasi P&ID Walkdown akan segera kita mulai dari titik intake hingga pembuangan.
Analisis Masalah: Mengapa Gambar dan Lapangan Sering Berbeda?
Secara teknis, revisi gambar lapangan sering terjadi karena hambatan fisik saat konstruksi, seperti adanya pilar gedung atau pipa lain yang tidak terduga. Masalahnya, jika perubahan ini tidak dicatat melalui P&ID Walkdown, maka dokumen resmi perusahaan akan menjadi sampah yang menyesatkan di masa depan. Proses P&ID Walkdown sangat krusial dalam validasi sistem perpipaan. Kita harus memastikan bahwa setiap instrumen terpasang pada posisi yang memungkinkan untuk dibaca manusia. Misalnya, pemasangan flow meter. Secara hidrolika, ia butuh jarak lurus (straight length) tertentu agar pembacaannya akurat, sesuai dengan hukum bilangan Reynolds ($Re$): $$Re = \frac{\rho v D}{\mu}$$ Jika saat P&ID Walkdown Anda menemukan flow meter dipasang tepat setelah belokan (elbow), maka hasil pembacaannya akan kacau akibat turbulensi, dan Anda wajib mencatatnya sebagai temuan. Ketidaksesuaian ini jika dibiarkan tanpa P&ID Walkdown akan membuat commisioning pabrik menjadi mimpi buruk karena logika kontrol tidak akan pernah sinkron dengan aliran fisik. Dokumen as-built drawing adalah hasil akhir dari proses verifikasi ini, namun seringkali perusahaan mengabaikannya dan hanya mengandalkan ingatan para pekerja lama. Kurangnya disiplin dalam P&ID Walkdown seringkali berujung pada kecelakaan kerja saat maintenance, karena teknisi mengisolasi jalur yang salah berdasarkan gambar yang tidak valid.Solusi & Pembahasan: Langkah Efektif Verifikasi Aktual

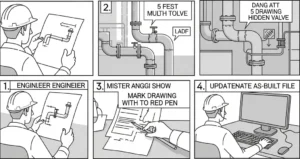

Lalu, bagaimana cara melakukan P&ID Walkdown yang benar? Pertama, siapkan "Redline P&ID". Gunakan pulpen merah untuk mencoret yang salah dan hijau untuk mengonfirmasi yang benar. Kedua, mulailah P&ID Walkdown mengikuti arah aliran (follow the flow). Jangan melompat-lompat, mulailah dari sumber air dan ikuti ke mana pun pipa itu pergi.
lihat juga : Jangan Asal Gambar P&ID: Kesalahan Fatal Pemula Saat Bikin P&ID
Ketiga, perhatikan setiap detail kecil. Dalam P&ID Walkdown, cek tag number setiap valve, jenis valve (gate atau ball), hingga orientasi handwheel-nya.
Keempat, lakukan validasi sistem perpipaan untuk jalur-jalur kecil (utilitas) yang seringkali terlupakan namun sangat vital untuk operasional sensor instrumentasi.
Kelima, ambil foto setiap temuan selama P&ID Walkdown. Foto akan sangat membantu tim drafter saat melakukan revisi gambar lapangan di kantor nanti.
Keenam, libatkan operator lokal. Mereka biasanya lebih tahu letak valve yang tersembunyi atau pipa yang sering mengalami masalah selama proses P&ID Walkdown berlangsung.
Ingatlah bahwa tujuan P&ID Walkdown adalah untuk menciptakan as-built drawing adalah dokumen yang benar-benar mewakili kenyataan 100% tanpa ada yang ditutupi.
Ketujuh, verifikasi logika interlock secara fisik. Jika di gambar tertulis pompa mati saat level rendah, pastikan posisi level switch secara fisik memang berada di titik rendah tangki.
Kedelapan, setelah selesai, pastikan semua catatan P&ID Walkdown segera dipindahkan ke sistem digital agar tidak hilang atau rusak terkena tumpahan air di lapangan.
Proses P&ID Walkdown yang teliti akan menjamin tahap commisioning pabrik berjalan mulus tanpa adanya kejutan-kejutan teknis yang tidak menyenangkan.
Jangan terburu-buru. P&ID Walkdown yang berkualitas membutuhkan kesabaran untuk melihat setiap inci koneksi instrumen dan perpipaan secara mendalam.
Dengan melakukan P&ID Walkdown secara berkala, Anda sebenarnya sedang menjaga aset perusahaan dan nyawa rekan kerja Anda untuk jangka panjang.
Caption: Dokumentasi lapangan yang akurat merupakan kunci keberhasilan manajemen operasional dan pemeliharaan.
Refleksi Spiritual: Menyesuaikan Hati dengan Kebenaran
Sobat sekalian, proses P&ID Walkdown mengajarkan kita tentang integritas. Kita turun ke lapangan untuk memastikan apakah apa yang tertulis (teori) sudah sesuai dengan apa yang terjadi (kenyataan). Dalam hidup, kita sering diingatkan untuk melakukan muhasabah atau evaluasi diri. Apakah perbuatan kita sudah sesuai dengan pedoman (kitab) yang kita yakini? P&ID Walkdown spiritual ini penting agar kita tidak tersesat. Allah SWT sangat mencintai kejujuran. Membuat as-built drawing adalah bentuk kejujuran teknis. Jika ada yang salah, katakan salah dan perbaiki. Jangan menutupi kesalahan desain dengan kebohongan dokumen. Semoga setiap langkah kita dalam melakukan P&ID Walkdown di lapangan menjadi saksi bahwa kita adalah pribadi yang amanah dan haus akan kebenaran data demi kemaslahatan bersama.
